إدخال أدوات التشكيل

يمكن تقسيم عملية صب القالب إلى خمس خطوات أساسية: تحميل القالب، وحقن البلاستيك المنصهر، وكشف الجزء المصبوب، وإزالة البوابة، والعمليات الثانوية. فيما يلي نظرة عامة موجزة لكل خطوة:

تحميل قالب الإدخال

تتضمن الخطوة الأولى وضع القالب في تجويف القالب، ويمكن القيام بذلك إما يدويًا أو تلقائيًا. تستخدم الأتمتة آلات متخصصة لوضع القالب بدقة وسرعة، مما يجعله مثاليًا للإنتاج على نطاق واسع. الإدخال اليدوي، الذي يقوم به فني، فعال من حيث التكلفة ولكنه أكثر ملاءمة للإنتاج على نطاق صغير.

الحقنالبلاستيك المنصهر

في هذه الخطوة، يتم حقن البلاستيك المنصهر في تجويف القالب تحت ضغط مرتفع. هذا الضغط ضروري لضمان تغطية الراتنج البلاستيكي للحشوة بالكامل وملء التجويف. يعتمد ضغط الحقن المطلوب على عوامل مثل نوع البلاستيك وتصميم الفوهة.

فتح القالب

بمجرد تبريد المادة المنصهرة وتصلبها، يمكن فتح القالب. ويمكن القيام بذلك يدويًا أو تلقائيًا. في هذه المرحلة، يجب دمج الجزء الداخلي والجزء المصبوب بشكل كامل.

إزالة البوابة

بعد التشكيل، يظل المجرى أو البوابة متصلاً بالجزء. ونظرًا لعدم الحاجة إلى البوابة بعد الآن، فيجب إزالتها. ويمكن القيام بذلك باستخدام طرق قطع مختلفة.

العمليات الثانوية

تختلف خطوة ما بعد المعالجة وفقًا للمنتج النهائي المطلوب. وغالبًا ما تتضمن التشطيب السطحي وفحص الجودة النهائي لضمان استيفاء المنتج للمعايير المطلوبة.

تعمل أدوات التشكيل بالحقن عن طريق دمج الحشوات المشكلة مسبقًا في عملية التشكيل بالحقن لإنشاء أجزاء مركبة. فيما يلي شرح مفصل نسبيًا لكيفية عملها:

1. التصميم والإعدادn

- تصميم القالب: تم ​​تصميم القالب لاستيعاب كل من الحشوة والبلاستيك المحقون. يجب أن يحتوي على تجاويف تناسب الحشوات بدقة.

- تحضير الحشوات: يتم تصنيع الحشوات، والتي يمكن أن تكون مصنوعة من المعدن أو السيراميك أو مواد أخرى، ويتم معالجتها مسبقًا في كثير من الأحيان لتعزيز الترابط مع البلاستيك.

2. إعداد القالب

- وضع الحشوات: يتم وضع الحشوات يدويًا أو تلقائيًا في تجاويف القالب. يجب أن يكون هذا الوضع دقيقًا لضمان التكامل المناسب مع المادة البلاستيكية.

- تأمين الإدخالات: في بعض الحالات، يتم تثبيت الإدخالات في مكانها بواسطة وسائل مغناطيسية أو ميكانيكية لمنع الحركة أثناء عملية الحقن.

3. عملية القولبة بالحقن

- إغلاق القالب: يتم إغلاق القالب، مما يضمن تثبيت الإدخالات بشكل آمن في مكانها.

- حقن البلاستيك: يتم حقن البلاستيك المنصهر في تجاويف القالب، مما يؤدي إلى تغليف الحشوات. يتدفق البلاستيك حول الحشوات ويلتصق بها.

- التبريد: يتم تبريد القالب، مما يسمح للبلاستيك بالتصلب حول الإدخالات.

- إخراج القطعة: بمجرد أن تبرد القطعة بدرجة كافية، يتم إخراجها من القالب. يتم الآن دمج الحشوات في القطعة البلاستيكية.

4. عمليات ما بعد التشكيل

- التشذيب والتشطيب: يتم تشذيب أي فائض من البلاستيك (الفلاش)، وقد يخضع الجزء لعمليات تشطيب إضافية.

- فحص الجودة: يتم فحص الجزء النهائي للتأكد من أن الإدخالات مغلفة بشكل صحيح وأن الجزء يلبي المواصفات المطلوبة.

الاعتبارات الرئيسية:

- دقة وضع الإدخال: يعد وضع الإدخالات بدقة أمرًا بالغ الأهمية لتجنب سوء المحاذاة وضمان سلامة الجزء النهائي.

- توافق المواد: يجب أن تكون المواد البلاستيكية والمواد المضافة متوافقة لضمان ارتباط قوي والخصائص الميكانيكية المرغوبة.

- تصميم القالب: يجب أن يأخذ تصميم القالب في الاعتبار وجود الإدخالات وضمان التدفق والتبريد المناسبين للبلاستيك.

مزايا أدوات التشكيل بالحقن:

- تعزيز قوة الجزء: يمكن أن يؤدي دمج الإدخالات إلى تحسين الخصائص الميكانيكية للجزء بشكل كبير.

- تقليل وقت التجميع: يؤدي الجمع بين مكونات متعددة في عملية صب واحدة إلى تقليل الحاجة إلى عمليات التجميع الثانوية.

- مرونة التصميم: تسمح بإنشاء أجزاء معقدة باستخدام مجموعة من المواد، مما يعزز الوظائف والأداء.

- فعّال من حيث التكلفة: يعمل على تبسيط عملية التصنيع، مما يؤدي إلى خفض تكاليف الإنتاج الإجمالية.

تُستخدم أدوات التشكيل بالإدخال على نطاق واسع في الصناعات مثل صناعة السيارات والإلكترونيات والأجهزة الطبية والمنتجات الاستهلاكية، حيث يعد دمج المواد والمكونات المتعددة أمرًا ضروريًا لوظيفة ومتانة المنتج النهائي.

سوق دبي المالي

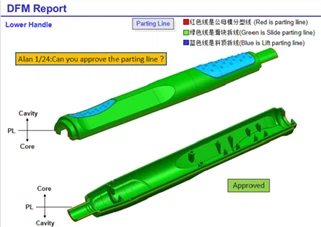

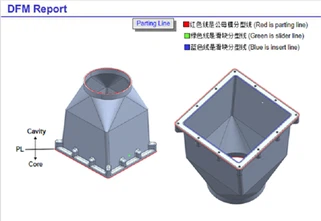

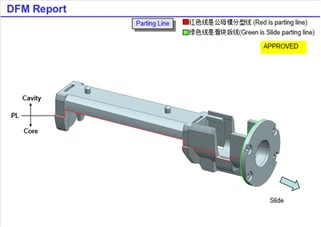

هذا هو تصميم لتحليل قابلية التصنيع (DFMA) لأدوات صب الإدخال التي أنشأها فريق الهندسة لدينا قبل تصميم الأدوات ومعالجتها، مع التأكد من أن كل شيء يلبي توقعات العملاء وقابل للتطبيق على التصنيع الشامل.

ملف الشركة



تتخصص شركة HongSheng في تصميم وتصنيع قوالب عالية الجودة لحقن البلاستيك. تم تجهيز منشأتنا الحديثة بـ 22 مجموعة من آلات حقن البلاستيك المتقدمة، بسعات تتراوح من 80 طنًا إلى 530 طنًا، مما يسمح لنا بالتعامل مع مجموعة متنوعة من متطلبات إنتاج حقن البلاستيك.



√ قالب حقن OEM مخصص

√ خدمة حقن القالب متاحة

√ النمذجة الأولية

√ -التصنيع باستخدام الحاسب الآلي

√ -3الطباعة ثلاثية الأبعاد

√ جزء مطاطي سيليكوني مخصص

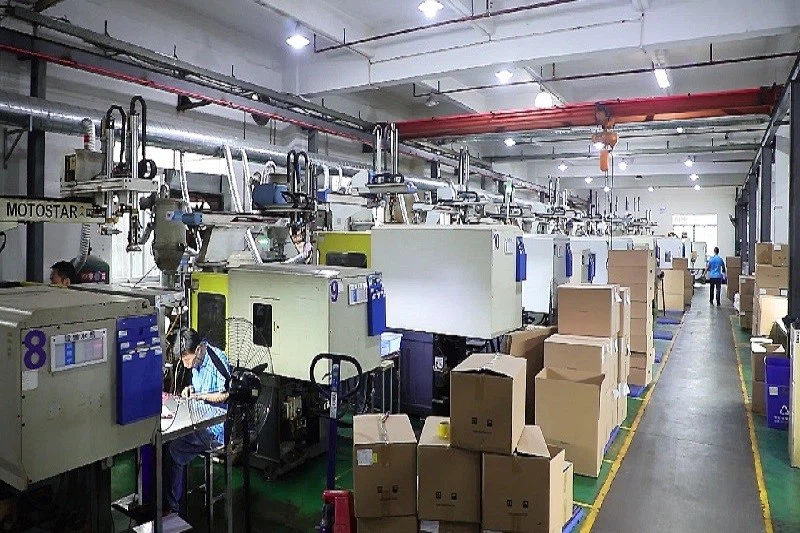

ورشة عمل حقن القوالب

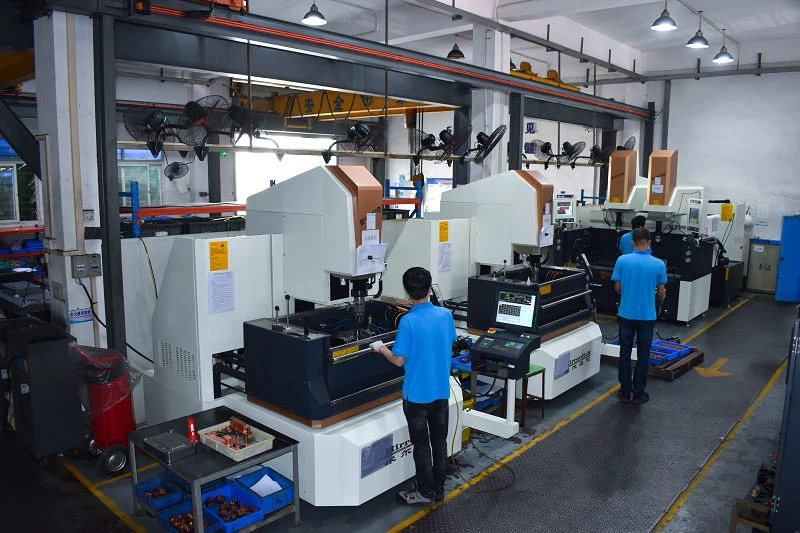

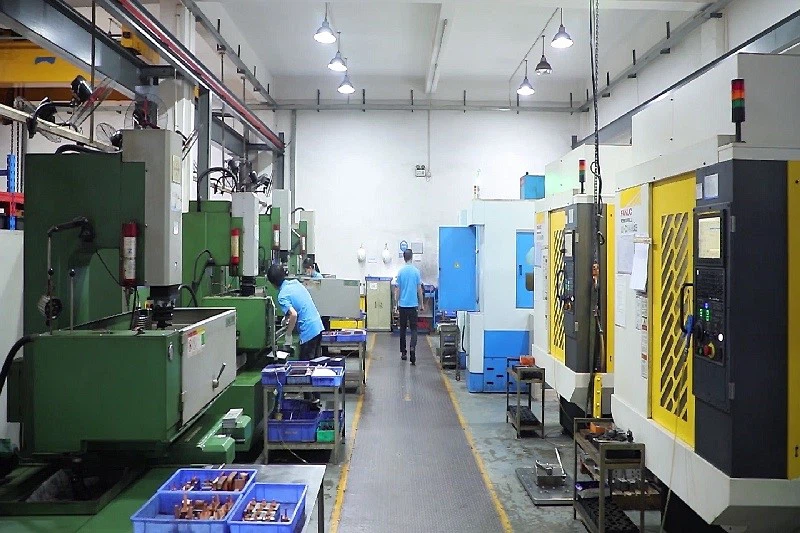

مركز معالجة EDM CNC

صناعة الأدوات

طلب



الفضاء الجوي

السيارات

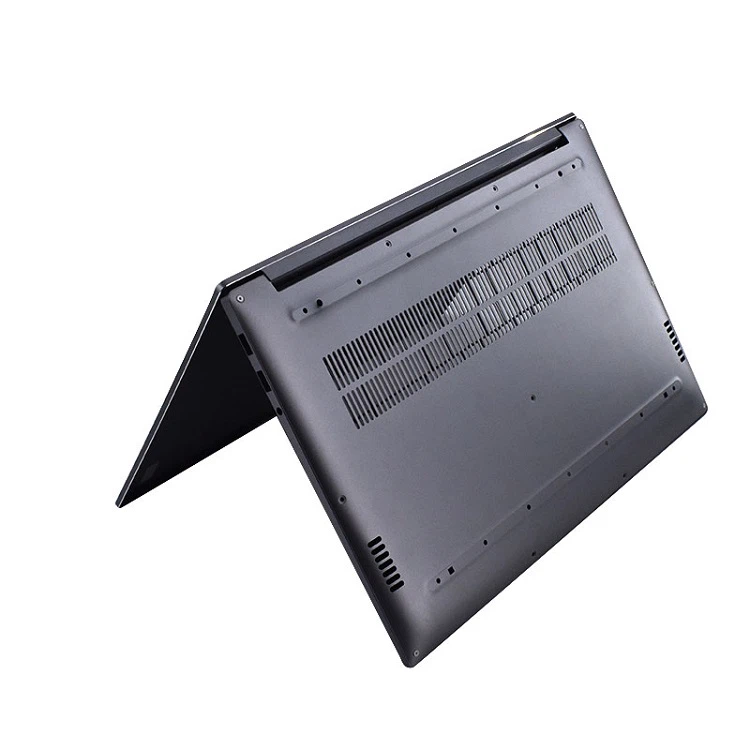

الكتروني

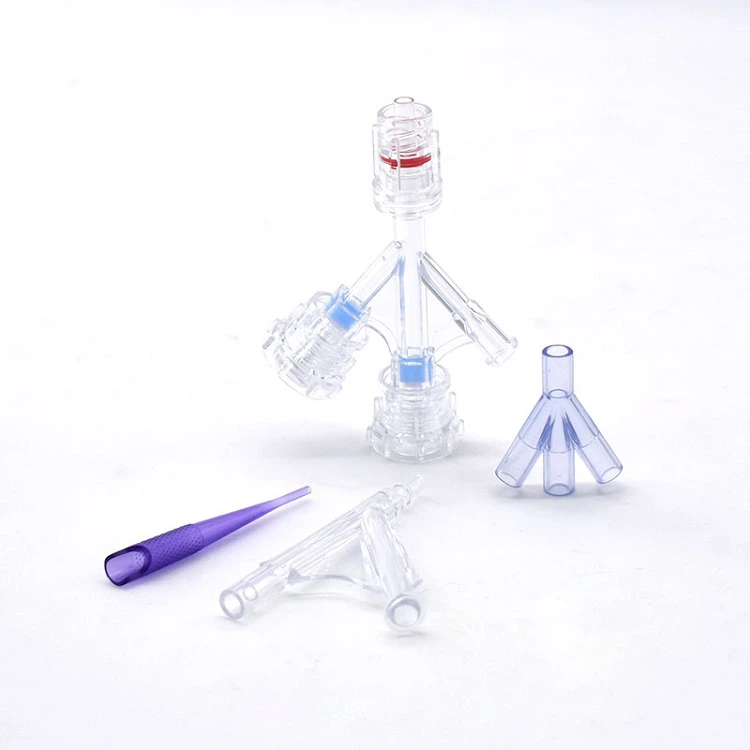

طبي

جهاز عام

موسيقى إلكترونية

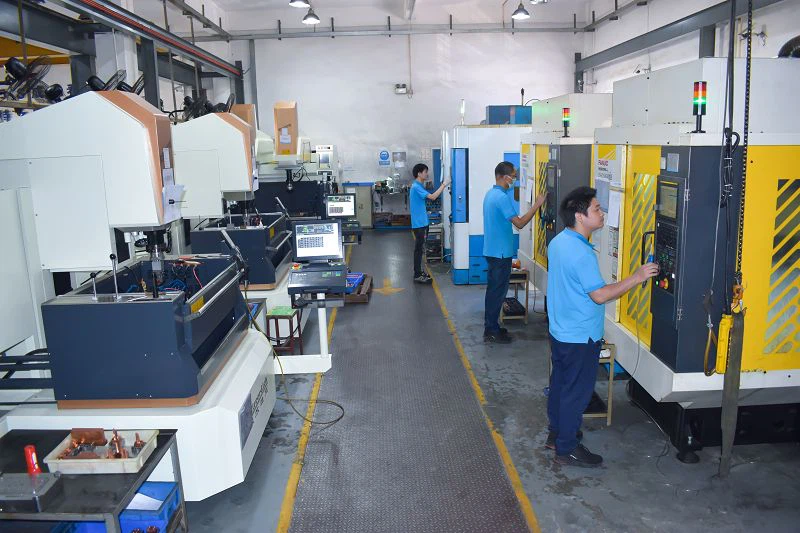

معالجة CNC
